วาล์วไฮดรอลิก: ประเภท หลักการทำงาน และบทบาทในระบบไฮดรอลิกสมัยใหม่

การแนะนำ

วาล์วไฮดรอลิกเป็นอุปกรณ์ควบคุมที่สำคัญในระบบไฮดรอลิกที่ใช้ในการควบคุมการไหล ทิศทาง และความดันของของไหล ความน่าเชื่อถือของวาล์วไฮดรอลิกมีผลกระทบโดยตรงต่อความปลอดภัย ประสิทธิภาพ และความแม่นยำในการเคลื่อนที่ของเครื่องจักรไฮดรอลิก ด้วยการใช้วาล์วไฮดรอลิกอย่างแพร่หลายในอุปกรณ์อุตสาหกรรม เช่น อุปกรณ์ก่อสร้าง เครื่องฉีดขึ้นรูป และแขนหุ่นยนต์อุตสาหกรรม ข้อกำหนดสำหรับความน่าเชื่อถือของการผลิตวาล์วไฮดรอลิกจึงเพิ่มขึ้นในเครื่องจักรและอุปกรณ์ทุกประเภท

1. วาล์วไฮดรอลิกคืออะไร?

A วาล์วไฮดรอลิก เป็นส่วนประกอบทางกลที่มีความแม่นยำซึ่งใช้ในการควบคุมการไหลของของไหลไฮดรอลิกภายในระบบ โดยการเปิด ปิด หรือจำกัดช่องทางการไหลภายในบางส่วน จะควบคุมวิธีการส่งพลังงานไฮดรอลิกไปยังแอคทูเอเตอร์ เช่น กระบอกสูบและมอเตอร์ไฮดรอลิก

โดยทั่วไปแล้ววาล์วไฮดรอลิก ได้รับการออกแบบมาเพื่อทำหน้าที่หลักสามประการ:

· การควบคุมทิศทางการไหล

· การควบคุมความดัน

· การควบคุมอัตราการไหล

ฟังก์ชันเหล่านี้เป็นรากฐานของทั้งหมดระบบควบคุมการเคลื่อนที่แบบไฮดรอลิก.


2. ประเภทหลักของวาล์วไฮดรอลิก

2.1 วาล์วควบคุมทิศทาง

วาล์วควบคุมทิศทางจะควบคุมทิศทางการไหลของของไหลไฮดรอลิกในระบบ โดยทั่วไปจะใช้ควบคุมทิศทางการเคลื่อนที่ของแอคชูเอเตอร์ เช่น กระบอกไฮดรอลิกและมอเตอร์การกำหนดค่าทั่วไปได้แก่:

· วาล์วทิศทาง 2 ทิศทาง

· วาล์วปรับทิศทาง 3 ทิศทาง

· วาล์วควบคุมทิศทาง 4 ทิศทาง

วาล์วเหล่านี้มีความสำคัญในระบบที่ต้องการการสลับทิศทางและการควบคุมการเคลื่อนไหวที่แม่นยำ

2.2 วาล์วควบคุมแรงดัน

วาล์วควบคุมความดันใช้เพื่อป้องกันระบบโอเวอร์โหลดและเพื่อรักษาการควบคุมแรงดันของระบบไฮดรอลิก
ประเภททั่วไป ได้แก่:

· วาล์วระบาย

· วาล์วลดแรงดัน

· วาล์วลำดับ

วาล์วควบคุมความดันถูกนำมาใช้เพื่อความปลอดภัยของระบบโดยการป้องกันระบบโอเวอร์โหลดและเพื่อรักษาการทำงานของระบบด้วยแรงดันไฮดรอลิก

2.3 วาล์วควบคุมการไหล

การควบคุมการไหลจะควบคุมปริมาณของน้ำมันไฮดรอลิกที่ยอมให้ไหลผ่าน ซึ่งจะควบคุมความเร็วของแอคชูเอเตอร์ในทางกลับกัน

การใช้งานหลายประเภทได้ประโยชน์จากการใช้วาล์วควบคุมการไหล โดยเฉพาะอย่างยิ่งวาล์วที่ต้องควบคุมการเคลื่อนไหวอย่างเข้มงวด เช่น เครื่องจักร CNC หุ่นยนต์อุตสาหกรรม และอื่นๆ

ด้วยการควบคุมความต้านทานการไหล ทำให้สามารถควบคุมความเร็วของแอคชูเอเตอร์ได้ และระบบทำงานได้อย่างราบรื่น

3. หลักการทำงานของวาล์วไฮดรอลิก

วาล์วไฮดรอลิก ทำงานโดยการเปลี่ยนเส้นทางการไหลภายในผ่านการเคลื่อนตัวของแกนหมุนภายในตัววาล์ว สปูลนี้ทำงานโดยใช้วิธีการควบคุมที่แตกต่างกัน ได้แก่:

· การดำเนินการด้วยตนเอง

· การกระตุ้นโซลินอยด์ (แม่เหล็กไฟฟ้า)

· การควบคุมแรงดันไฮดรอลิกนำร่อง

· ระบบควบคุมตามสัดส่วนหรือเซอร์โว

สัดส่วนขั้นสูงวาล์วไฮดรอลิก ช่วยให้สามารถปรับการไหลและความดันได้อย่างต่อเนื่อง ทำให้เหมาะสำหรับการใช้งานควบคุมการเคลื่อนไหวที่มีความแม่นยำสูง

4. ความสำคัญของความแม่นยำในการตัดเฉือนในการผลิตวาล์วไฮดรอลิก

ประสิทธิภาพของกวาล์วไฮดรอลิก ขึ้นอยู่กับความแม่นยำในการผลิตเป็นอย่างมาก แม้แต่ความเบี่ยงเบนในการตัดเฉือนเล็กน้อยก็อาจส่งผลกระทบอย่างมีนัยสำคัญต่อความเสถียรและประสิทธิภาพของระบบ

ข้อกำหนดด้านการตัดเฉือนที่สำคัญ ได้แก่:

· ความแม่นยำความเรียบสูงของพื้นผิวการซีล

· เรขาคณิตช่องการไหลภายในที่แม่นยำ

· ทางเดินภายในที่ปราศจากเสี้ยน

· การควบคุมความทนทานต่อมิติที่เข้มงวด

ความไม่สมบูรณ์ใดๆ ในพื้นที่เหล่านี้อาจนำไปสู่การรั่วไหลภายใน การสูญเสียแรงดัน หรือประสิทธิภาพของไฮดรอลิกที่ไม่เสถียร

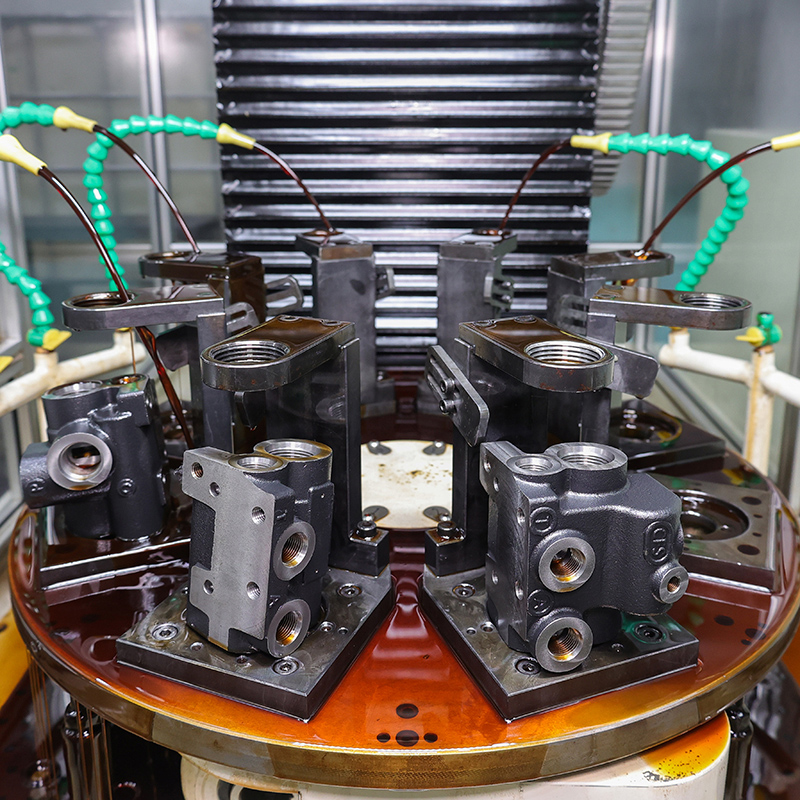

นี่คือเหตุผลที่มีความแม่นยำเครื่องจักรกลซีเอ็นซี มีบทบาทสำคัญในการการผลิตวาล์วไฮดรอลิกโดยเฉพาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมแรงดันสูงที่ความน่าเชื่อถือและประสิทธิภาพการปิดผนึกเป็นสิ่งสำคัญ

5. การใช้งานวาล์วไฮดรอลิก

วาล์วไฮดรอลิก มีการใช้กันอย่างแพร่หลายในหลายอุตสาหกรรม ได้แก่ :

· เครื่องจักรก่อสร้าง (รถขุด เครน รถตัก)

· ระบบอัตโนมัติทางอุตสาหกรรม

· เครื่องฉีดพลาสติก

· เครื่องจักรกลการเกษตร

· เครื่องอัดไฮดรอลิกและระบบยก

ความสามารถรอบด้านทำให้เป็นหนึ่งในองค์ประกอบที่สำคัญที่สุดในระบบกำลังของของไหลและระบบควบคุมการเคลื่อนไหว

บทสรุป

วาล์วไฮดรอลิก เป็นองค์ประกอบการควบคุมที่สำคัญในยุคปัจจุบันระบบไฮดรอลิก. ในขณะที่อุตสาหกรรมต่างๆ ยังคงต้องการความแม่นยำ ประสิทธิภาพ และความน่าเชื่อถือที่สูงขึ้น ความสำคัญของการออกแบบวาล์วขั้นสูงและการผลิตที่มีความแม่นยำยังคงเพิ่มขึ้นอย่างต่อเนื่อง

มีคุณภาพสูงวาล์วไฮดรอลิก ประสิทธิภาพไม่เพียงแต่ขึ้นอยู่กับการออกแบบเท่านั้น แต่ยังขึ้นอยู่กับความแม่นยำของเครื่องจักร การควบคุมวัสดุ และความสามารถในการผลิตด้วย สำหรับกำหนดเองการผลิตวาล์วไฮดรอลิก และส่วนประกอบไฮดรอลิกที่มีความแม่นยำเครื่องจักรกลซีเอ็นซี ความสามารถมีบทบาทสำคัญในประสิทธิภาพของระบบขั้นสุดท้าย
