การดัดออฟเซตโลหะแผ่น

การดัด CNC สำหรับชิ้นส่วนการดัดออฟเซตโลหะแผ่นที่ Difon Machinery

ผู้ผลิตในอุตสาหกรรมต่างๆ เช่น ตู้อุปกรณ์อิเล็กทรอนิกส์ ตู้อุตสาหกรรม และโครงอุปกรณ์ทางการแพทย์ มักต้องการชิ้นส่วนโลหะแผ่นที่มีการชดเชยที่แม่นยำและควบคุมได้ ชิ้นส่วนเหล่านี้จะเชื่อมช่องว่างระหว่างพื้นผิวการประกอบที่ไม่ตรงกันหรือสร้างระยะห่างที่มีโครงสร้างสำหรับส่วนประกอบภายใน Difon Machinery เชี่ยวชาญด้านบริการดัดงอออฟเซ็ตโลหะแผ่นที่มีความแม่นยำ ซึ่งช่วยแก้ปัญหาความท้าทายในการวางแนว เรานำเสนอโซลูชันการดัดงอออฟเซ็ตแบบกำหนดเองและกึ่งกำหนดเองสำหรับการใช้งาน เช่น อุปกรณ์รองรับฉากยึดอิเล็กทรอนิกส์แบบขั้น ตัวแบ่งตู้ออฟเซ็ต แผ่นยึดอุปกรณ์การแพทย์แบบเซ และอื่นๆ แต่ละชิ้นส่วนทำด้วยเทคโนโลยีการดัด CNC ขั้นสูงเพื่อให้ได้ขนาดออฟเซ็ตที่แน่นอนและมุมที่สม่ำเสมอ ช่วยให้มั่นใจได้ว่าจะพอดีกับสายการประกอบที่มีอยู่ของคุณได้อย่างราบรื่น ด้วยการร่วมมือกับ Difon สำหรับชิ้นส่วนออฟเซ็ต คุณจะไม่จำเป็นต้องปรับด้วยตนเองหรือประกอบส่วนประกอบหลายชิ้น ซึ่งจะทำให้กระบวนการผลิตของคุณคล่องตัวขึ้น ส่งผลให้ความพอดีของผลิตภัณฑ์ ฟังก์ชันการทำงาน และเวลาการประกอบเร็วขึ้น

การดัดออฟเซ็ตโลหะแผ่นไม่ได้เป็นเพียงการดัดแบบมาตรฐานเท่านั้น แต่ยังเป็นกระบวนการพิเศษในการแก้ไขปัญหาการผลิตทั่วไป นั่นคือ การจัดตำแหน่งชิ้นส่วนให้ตรงกับพื้นผิวที่ไม่ได้อยู่บนระนาบเดียวกัน ลองใช้อุปกรณ์อิเล็กทรอนิกส์: อาจต้องใช้ขายึดที่ชดเชยแผงวงจรเหนือโครงโลหะ 10 มม. เพื่อหลีกเลี่ยงปัญหาความร้อน ตู้อุตสาหกรรมอาจต้องมีตัวแบ่งที่มีระยะเยื้อง 5 มม. เพื่อให้พอดีกับปะเก็นซีล รถเข็นทางการแพทย์อาจต้องใช้แผ่นยึดที่มีระยะเยื้อง 3 มม. เพื่อทำงานกับฮาร์ดแวร์ที่มีอยู่ บริการดัดโค้งมาตรฐานมักจะไม่สามารถตอบสนองข้อกำหนดที่แม่นยำเหล่านี้ พวกเขาสร้างชิ้นส่วนที่มีความลึกหรือมุมออฟเซ็ตที่ไม่สอดคล้องกัน ซึ่งบังคับให้คุณปรับที่ไซต์งาน เป็นการเสียเวลาและเสี่ยงต่อความเสียหายของชิ้นส่วน ที่โรงงานดัดออฟเซ็ตของ Difon เราไม่เพียงแค่ "ดัดชิ้นส่วนโดยใช้ออฟเซ็ต" เราออกแบบแต่ละออฟเซ็ตให้ตรงกับความต้องการในการประกอบเฉพาะของคุณ กระบวนการนี้เริ่มต้นด้วยการวิเคราะห์ปฏิสัมพันธ์ของชิ้นส่วนกับส่วนประกอบอื่นๆ: คุณต้องการช่องว่างอะไรระหว่างพื้นผิว ออฟเซ็ตจะรับน้ำหนักหรือแค่เพิ่มระยะห่าง? ออฟเซ็ตจำเป็นต้องสอดคล้องกับรูที่เจาะไว้ล่วงหน้าหรือไม่? วิธีการประกอบที่เน้นการประกอบเป็นหลักนี้ช่วยให้มั่นใจได้ว่าชิ้นส่วนออฟเซ็ตทุกชิ้นที่เราจัดส่งจะประกอบได้พอดีครั้งแรก ไม่มีการทำงานซ้ำ ไม่มีความล่าช้าในกำหนดการผลิตของคุณ

บริการดัดงอออฟเซ็ตโลหะแผ่นของเราเริ่มต้นด้วยขั้นตอนการทำงานแบบสามเฟสที่เน้นความแม่นยำและความเข้ากันได้ กระบวนการเริ่มต้นด้วยการวิเคราะห์โดยละเอียดเกี่ยวกับข้อกำหนดออฟเซ็ตของคุณ การดัดแบบมาตรฐานมุ่งเน้นไปที่ขนาดของชิ้นส่วนเท่านั้น แต่การดัดแบบออฟเซ็ตของแผ่นโลหะต้องการให้เราแมปบริบทการประกอบทั้งหมดของชิ้นส่วน ตัวอย่างเช่น หากคุณต้องการขายึดออฟเซ็ตสำหรับชั้นวางเซิร์ฟเวอร์ขนาด 19 นิ้ว ทีมวิศวกรของเราจะตรวจสอบขนาดภายในของชั้นวางก่อน น้ำหนักที่ขายึดจะรับได้ และตำแหน่งของรูสำหรับยึดที่มีอยู่ จากนั้นเราใช้ซอฟต์แวร์ 2D CAD เพื่อสร้าง "พิมพ์เขียวออฟเซ็ต" นี่ไม่เพียงแค่แสดงความยาว ความกว้าง และความลึกออฟเซ็ตของชิ้นส่วนเท่านั้น แต่ยังทำเครื่องหมายจุดอ้างอิงเพื่อให้สอดคล้องกับส่วนประกอบอื่นๆ อีกด้วย พิมพ์เขียวประกอบด้วยรายละเอียดที่สำคัญ: “ทิศทางออฟเซ็ต” “พิกัดความเผื่อออฟเซ็ต” และ “ลำดับการโค้งงอ” สำหรับชิ้นส่วนที่ซับซ้อนซึ่งมีออฟเซ็ตหลายรายการ เช่น ตัวแบ่ง Cabinet ที่มีออฟเซ็ตทั้งแนวตั้งและแนวนอน เราจะสร้างการเรนเดอร์ 3D ข้อมูลเหล่านี้แสดงให้เห็นว่าชิ้นส่วนจะประกอบเข้ากับการประกอบขั้นสุดท้ายได้อย่างไร ดังนั้นเราจึงพบปัญหาการจัดตำแหน่งก่อนเริ่มการผลิต ขั้นตอนการทำแผนที่นี้ช่วยให้แน่ใจว่ากระบวนการดัดงอแบบออฟเซ็ตนั้นเหมาะสมกับความต้องการในการประกอบเฉพาะของคุณ ไม่ใช่แค่กฎทั่วไปเท่านั้น

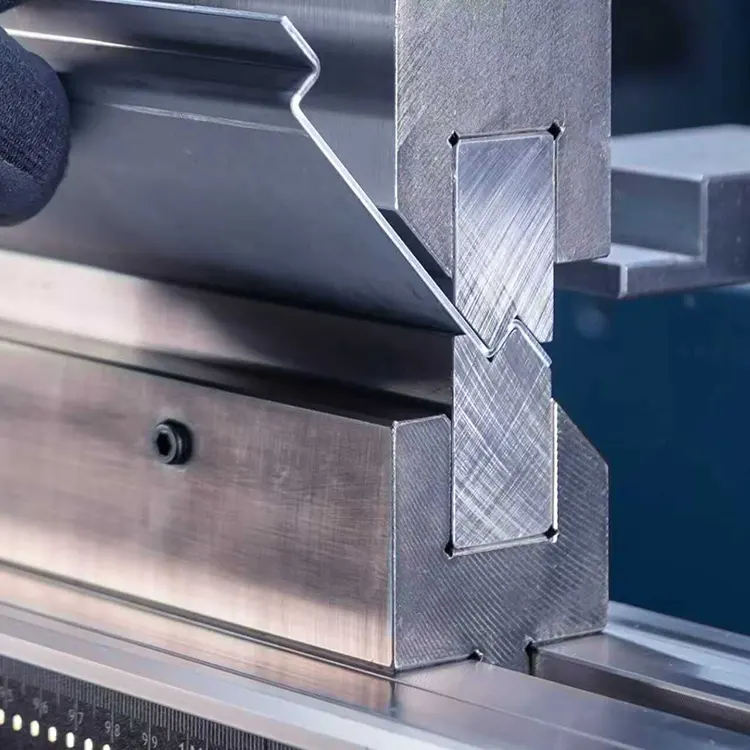

เมื่อพิมพ์เขียวออฟเซ็ตเสร็จแล้ว เราจะย้ายไปที่การดัด CNC แบบหลายแกนเพื่อสร้างออฟเซ็ตที่แม่นยำ ขั้นตอนนี้ใช้ประโยชน์จากอุปกรณ์พิเศษของเราเพื่อรับประกันความแม่นยำ เครื่องดัด CNC แบบ 3 แกนขั้นพื้นฐานประสบปัญหากับการควบคุมออฟเซ็ตที่สม่ำเสมอ แต่เราใช้เครื่องแบบ 6 แกน สิ่งเหล่านี้มีแบ็คเกจคู่และเซ็นเซอร์ตรวจสอบออฟเซ็ตแบบเรียลไทม์ พวกเขาให้เราปรับสองสิ่งสำคัญสำหรับการดัดออฟเซ็ต: "ความลึกออฟเซ็ต" และ "มุมออฟเซ็ต" สมมติว่าเรากำลังสร้างฉากยึดเยื้องแนวตั้งขนาด 5 มม. จากเหล็กรีดเย็นหนา 1.5 มม. ระบบ CNC ดำเนินไปตามลำดับที่ชัดเจน ขั้นแรก ระบบจะเรียงแผ่นโลหะเข้ากับแบ็คเกจหลักเพื่อให้ถึงจุดโค้งงอแรก จากนั้นจะใช้แรงดัน 110 บาร์ในการโค้งงอ 90° ซึ่งเป็นขั้นตอนแรกของออฟเซ็ต ถัดไป แบ็คเกจรองจะเลื่อนแผ่นงานในแนวนอน 5 มม. สุดท้ายใช้แรงดัน 105 บาร์ในการโค้งงอ 90° ครั้งที่สอง ซึ่งจะทำให้ออฟเซ็ตเสร็จสมบูรณ์ และพื้นผิวทั้งสองจะขนานกันภายใน ±0.05 มม. การควบคุมแบบหลายแกนนี้ช่วยลด “การเคลื่อนตัวของออฟเซ็ต” ซึ่งเป็นการเบี่ยงเบนเชิงลึกที่เกิดขึ้นในกระบวนการดัด CNC แบบแมนนวลหรือขั้นพื้นฐาน

หลังจากทำการออฟเซ็ตแล้ว เราจะทำการทดสอบความเข้ากันได้ของแอสเซมบลี ขั้นตอนนี้ซึ่งเป็นกุญแจสำคัญในการสร้างความแตกต่างในบริการของเรา สร้างขึ้นจากความเข้าใจที่ว่าความแม่นยำของขนาดเพียงอย่างเดียวนั้นไม่เพียงพอหากไม่มีความเข้ากันได้ของการประกอบ การทดสอบนี้ไม่ใช่แค่การตรวจสอบขนาดเท่านั้น เราคัดลอกสภาพแวดล้อมการประกอบจริงของคุณโดยใช้ชิ้นส่วนจริงหรือชิ้นส่วนจำลอง ตัวอย่างเช่น หากคุณสั่งซื้อขายึดเยื้องสำหรับอุปกรณ์ทางการแพทย์ เราจะติดขายึดนั้นกับสำเนาของเฟรมอุปกรณ์ของคุณ จากนั้นเราจะติดส่วนประกอบทางการแพทย์ที่ใช้สำหรับมันและตรวจสอบ: ออฟเซ็ตทำให้มีช่องว่าง 8 มม. ที่คุณต้องการระหว่างเฟรมและแขนหรือไม่? คุณสามารถยึดส่วนประกอบให้แน่นโดยไม่ต้องฝืนหรือวางแนวโครงยึดไม่ตรงได้หรือไม่? รูที่เจาะไว้ล่วงหน้าในโครงยึดตรงกับรูในเฟรมหรือไม่ หากเราพบความไม่ตรงแนวใดๆ แม้จะเล็กเพียง 0.1 มม. เราก็จะปรับการตั้งค่าการดัด CNC สำหรับส่วนที่เหลือของแบทช์ อาจปรับตำแหน่งแบ็คเกจหรือแรงกดในการโค้งงอ การตรวจสอบตามความเป็นจริงนี้ช่วยให้มั่นใจได้ว่าชิ้นส่วนออฟเซ็ตของคุณไม่เพียงแต่มีความแม่นยำในเชิงมิติเท่านั้น แต่ยังปรับให้เหมาะสมสำหรับการบูรณาการในทันทีอีกด้วย

การประกันคุณภาพสำหรับชิ้นส่วนออฟเซ็ตนั้นสร้างขึ้นจากคุณลักษณะที่สำคัญสามประการ เรามุ่งเน้นไปที่สิ่งสำคัญสามประการ: ความลึกออฟเซ็ตที่สม่ำเสมอ ความขนานระหว่างพื้นผิวออฟเซ็ต และการจัดตำแหน่งกับจุดอ้างอิงการประกอบ สำหรับทุกชิ้นส่วน เราใช้เครื่องวัดระยะเลเซอร์เพื่อตรวจสอบความลึกออฟเซ็ตที่จุดสามจุด เราตรวจสอบให้แน่ใจว่าความแปรผันของชิ้นส่วนไม่เกิน ±0.05 มม. ในการตรวจสอบความขนาน เราใช้เกจวัดความเรียบที่มีความแม่นยำเพื่อเปรียบเทียบพื้นผิวออฟเซ็ตทั้งสอง เราปฏิเสธชิ้นส่วนใดๆ ที่มีช่องว่างระหว่างพื้นผิวมากกว่า 0.08 มม. สำหรับการตรวจสอบการวางตำแหน่ง เราใช้ CMM เพื่อแมปตำแหน่งของรูที่เจาะไว้ล่วงหน้าหรือรอยบากที่สัมพันธ์กับออฟเซ็ต เราตรวจสอบให้แน่ใจว่าตรงกับพิมพ์เขียวของคุณภายใน ±0.1 มม. ทุกชิ้นส่วนที่ผ่านการตรวจสอบเหล่านี้จะได้รับหมายเลขประจำเครื่องที่ไม่ซ้ำกัน ซึ่งจะเชื่อมโยงกับข้อมูลการผลิตเพื่อให้สามารถตรวจสอบย้อนกลับได้อย่างสมบูรณ์ นี่เป็นสิ่งจำเป็นสำหรับอุตสาหกรรมที่ได้รับการควบคุม เช่น อุปกรณ์ทางการแพทย์และการบินและอวกาศ ซึ่งจำเป็นต้องมีการตรวจสอบย้อนกลับและการปฏิบัติตามข้อกำหนดอย่างสมบูรณ์

ความแตกต่างที่สำคัญของ Difon อยู่ที่ความมุ่งมั่นของเราในการสร้างนวัตกรรมที่เน้นการประกอบ เราทราบดีว่าความต้องการด้านออฟเซ็ตมักจะเปลี่ยนแปลงไปเมื่อการออกแบบผลิตภัณฑ์ของคุณมีการพัฒนา ดังนั้นเราจึงเสนอ "การกำหนดค่าใหม่อย่างรวดเร็ว" สำหรับโครงการที่กำลังดำเนินอยู่ หากคุณต้องการเปลี่ยนออฟเซ็ตจาก 10 มม. เป็น 12 มม. ในช่วงกลางการผลิต เครื่องจักร CNC ของเราสามารถเปลี่ยนการตั้งค่าได้ภายในเวลาไม่ถึง 10 นาที เครื่องจักรพื้นฐานใช้เวลามากกว่า 30 นาที ซึ่งช่วยลดเวลาหยุดทำงานได้มาก นอกจากนี้เรายังให้คำแนะนำ "การเพิ่มประสิทธิภาพออฟเซ็ต" ด้วย หากการออกแบบเริ่มแรกของคุณต้องการออฟเซ็ตที่ซับซ้อนหลายขั้นตอนซึ่งมีต้นทุนมากเกินไป วิศวกรของเราสามารถแนะนำรูปร่างออฟเซ็ตที่เรียบง่ายกว่านี้ได้ ตัวอย่างเช่น เมื่อเดือนที่แล้ว ลูกค้าขอขายึดที่มีออฟเซ็ต 5 มม. แยกกันสามอัน เราออกแบบใหม่ให้เป็นออฟเซ็ต 15 มม. เดียวพร้อมคุณสมบัติขั้นบันได ซึ่งช่วยลดเวลาในการผลิตลง 25% ในขณะที่ยังคงความเข้ากันได้กับการประกอบอย่างสมบูรณ์

Difon Machinery ร่วมมือกับคุณในการแก้ปัญหาการประกอบชิ้นส่วน โดยส่งมอบมากกว่าแค่ชิ้นส่วน แต่เราส่งมอบการบูรณาการที่ราบรื่น เรามุ่งเน้นไปที่การจัดตำแหน่งการประกอบ ความแม่นยำของ CNC แบบหลายแกน การทดสอบในโลกแห่งความเป็นจริง และการสนับสนุนที่ยืดหยุ่น ชิ้นส่วนออฟเซ็ตทุกชิ้นที่เราทำขึ้นนั้นเหมาะสมกับกระบวนการผลิตของคุณอย่างราบรื่น ซึ่งจะช่วยประหยัดเวลา ลดของเสีย และทำให้ผลิตภัณฑ์ของคุณเชื่อถือได้มากขึ้น หากคุณกำลังสร้างตู้อิเล็กทรอนิกส์ ตู้อุตสาหกรรม หรืออุปกรณ์ทางการแพทย์ เราก็พร้อมที่จะเปลี่ยนความต้องการด้านออฟเซ็ตของคุณให้เป็นชิ้นส่วนคุณภาพสูงและพร้อมประกอบ พร้อมที่จะหารือว่าความเชี่ยวชาญด้านการดัดงอออฟเซตของเรามีประโยชน์ต่อโครงการของคุณอย่างไร ขอชิ้นส่วนตัวอย่าง? มาดูโรงงานของเรา? ติดต่อทีมงานของเรา ดูด้วยตัวคุณเองว่ากระบวนการของเราเปลี่ยนแผ่นโลหะให้เป็นส่วนประกอบที่มีความแม่นยำซึ่งเพิ่มประสิทธิภาพและความน่าเชื่อถือของผลิตภัณฑ์ของคุณได้อย่างไร
