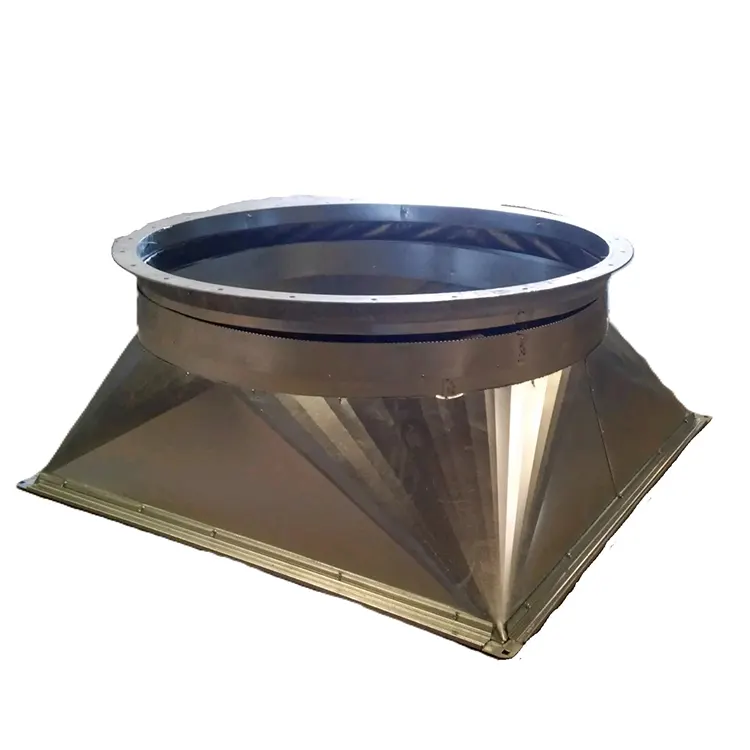

การเปลี่ยนจากสี่เหลี่ยมเป็นวงกลม

การดัดด้วย CNC สำหรับชิ้นส่วนโลหะแผ่นเปลี่ยนจากสี่เหลี่ยมเป็นวงกลมที่ Difon Machinery

ผู้ผลิตในอุตสาหกรรมต่างๆ เช่น ระบบระบายอากาศ การถ่ายเทของเหลวเคมี และอุปกรณ์ป้องกันสิ่งแวดล้อม มักต้องการชิ้นส่วนการเปลี่ยนผ่านแบบสี่เหลี่ยมต่อรอบที่มีความแม่นยำ ชิ้นส่วนเหล่านี้เชื่อมต่อท่อ/ท่อสี่เหลี่ยมหรือสี่เหลี่ยมเข้ากับท่อกลม และจำเป็นต้องทำให้การไหลเวียนของอากาศราบรื่น ความต้านทานของของเหลวต่ำ และป้องกันการรั่วไหล Difon Machinery Co., Ltd. คือผู้ให้บริการที่เชื่อถือได้ด้านบริการดัด CNC ซึ่งออกแบบมาโดยเฉพาะสำหรับงานขึ้นรูปโลหะแผ่นที่ซับซ้อนนี้ ข้อเสนอหลักของเราประกอบด้วยชิ้นส่วนเปลี่ยนผ่านแบบสี่เหลี่ยมต่อรอบแบบกำหนดเองและกึ่งกำหนดเอง—ชิ้นเล็กสำหรับท่อ HVAC เชิงพาณิชย์ จนถึงชิ้นใหญ่สำหรับท่อส่งสารเคมีทางอุตสาหกรรม หากคุณซื้อชิ้นส่วนเปลี่ยนผ่านจาก Difon คุณจะข้ามปัญหาในการประกอบส่วนประกอบหลายชิ้นเข้าด้วยกันหรือใช้งานด้วยตนเอง คุณยังได้รับพันธมิตรที่รู้ว่าชิ้นส่วนเหล่านี้ส่งผลต่อประสิทธิภาพโดยรวมของระบบของคุณอย่างไร และจะอยู่ได้นานแค่ไหน

ชิ้นส่วนการเปลี่ยนผ่านแบบสี่เหลี่ยมต่อรอบเหล่านี้อาจดูเหมือน “ตัวเชื่อมต่อ” ธรรมดา แต่การออกแบบและการสร้างส่งผลโดยตรงต่อประสิทธิภาพ ความปลอดภัย และอายุการใช้งานของระบบของคุณ ในระบบ HVAC การเปลี่ยนแปลงที่ไม่ดีอาจทำให้เกิดอากาศปั่นป่วน โดยจะใช้พลังงานมากขึ้นและทำให้เกิดเสียงรบกวนมากขึ้น ในการถ่ายโอนของเหลวเคมี ตะเข็บที่ไม่สม่ำเสมอหรือความหนาของผนังที่ไม่สม่ำเสมออาจทำให้เกิดการรั่วไหล ซึ่งเป็นอันตรายต่อความปลอดภัยและเป็นของเสีย ซัพพลายเออร์โลหะแผ่นมาตรฐานหลายรายขาดความเชี่ยวชาญเฉพาะด้านในการเปลี่ยนแบบสี่เหลี่ยมจัตุรัสเป็นวงกลม ซึ่งมักส่งผลให้ความแม่นยำลดลง กระบวนการดัดด้วย CNC แบบพิเศษของ Difon ได้รับการออกแบบมาเป็นพิเศษเพื่อเอาชนะความท้าทายเฉพาะของรูปทรงเรขาคณิตนี้ โดยสามารถเคลื่อนจากเชิงมุม (สี่เหลี่ยมจัตุรัส/สี่เหลี่ยม) ไปเป็นโค้ง (กลม) ได้อย่างราบรื่น โดยไม่ทำให้วัสดุเกิดรอยย่น ทำให้บางเกินไป หรือทำให้โครงสร้างอ่อนแอลง กระบวนการของเราได้รับการออกแบบมาเพื่อมอบทั้งความแม่นยำทางวิศวกรรมและประสิทธิภาพในโลกแห่งความเป็นจริง ชิ้นส่วนเปลี่ยนทุกชิ้นส่วนที่เราผลิตไม่เพียงแต่เข้ากับส่วนประกอบสี่เหลี่ยมจัตุรัสและทรงกลมของคุณได้อย่างสมบูรณ์แบบ แต่ยังช่วยให้ระบบทั้งหมดของคุณทำงานได้ดีขึ้น ไม่ว่าคุณจะเคลื่อนย้ายอากาศ น้ำ หรือของเหลวเคมีก็ตาม

การผลิตชิ้นส่วนการเปลี่ยนภาพแบบสี่เหลี่ยมต่อรอบของคุณเป็นไปตามขั้นตอนการทำงานสามเฟสที่เข้มงวด: การออกแบบ การผลิต และการตกแต่ง เพื่อให้มั่นใจว่าสามารถบูรณาการเข้ากับระบบของคุณได้อย่างราบรื่นตั้งแต่ต้นจนจบ ขั้นตอนการทำงานนี้เกี่ยวข้องกับความซับซ้อนตามธรรมชาติของรูปร่าง และเริ่มต้นด้วยการเพิ่มประสิทธิภาพการออกแบบโดยละเอียด ชิ้นส่วนดัดโค้งมาตรฐานเป็นไปตามรูปร่าง 2D ธรรมดา แต่การเปลี่ยนจากสี่เหลี่ยมเป็นวงกลมจำเป็นต้องมีการสร้างแบบจำลอง 3 มิติที่แม่นยำ กระบวนการนี้ต้องมีการคำนวณที่แม่นยำของ "รูปแบบการพัฒนา" ซึ่งเป็นโครงร่างโลหะแผ่นเรียบที่โค้งงอเป็นรูปร่างการเปลี่ยนแปลงที่ต้องการ ที่ Difon ทีมวิศวกรของเราใช้ซอฟต์แวร์ CAD ขั้นสูงเพื่อสร้างโมเดล 3 มิติของส่วนการเปลี่ยนแปลง จากนั้นเราจะทำการวิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์ (FEA) เพื่อดูว่าวัสดุจะทำหน้าที่อย่างไรเมื่อโค้งงอ การจำลองนี้จะตรวจจับปัญหาที่อาจเกิดขึ้นได้ตั้งแต่เนิ่นๆ ตัวอย่างเช่น หากการเปลี่ยนจากท่อสี่เหลี่ยมขนาด 200 มม. ไปเป็นท่อกลมขนาด 150 มม. มีรัศมีที่แคบเกินไปในจุดเดียว FEA จะแสดงรอยย่นของวัสดุ ทีมงานของเราจะปรับโปรไฟล์เพื่อทำให้รัศมีการเปลี่ยนแปลงใหญ่ขึ้นเล็กน้อย เพื่อให้โลหะโค้งงอได้อย่างราบรื่นโดยไม่เกิดความเครียด นอกจากนี้เรายังทำงานร่วมกับทีมของคุณเพื่อให้แน่ใจว่าการออกแบบนั้นเหมาะสมกับความต้องการของระบบของคุณ หากการเปลี่ยนแปลงจะเกิดขึ้นในระบบ HVAC ที่มีอุณหภูมิสูง เราจะปรับความหนาของวัสดุเพื่อหยุดการบิดงอ หากเป็นสารเคมีที่มีฤทธิ์กัดกร่อน เราจะเลือกเกรดโลหะผสมที่ต้านทานความเสียหายได้ดีกว่า ขั้นตอนการออกแบบนี้เป็นขั้นตอนพื้นฐาน ไม่ใช่เบื้องต้น ซึ่งมีความสำคัญอย่างยิ่งต่อการรับรองว่ากระบวนการดัดงอจะราบรื่นและประสบผลสำเร็จ ในการมีส่วนร่วมกับลูกค้าเมื่อเร็วๆ นี้ การวิเคราะห์ FEA ของเราระบุและแก้ไขจุดรั่วที่อาจเกิดขึ้นในการออกแบบการเปลี่ยนผ่านเบื้องต้นก่อนเริ่มการผลิต เมื่อการออกแบบเสร็จสิ้น เราจะย้ายไปที่การดัดแบบแบ่งส่วนโดยใช้ CNC ซึ่งเป็นขั้นตอนที่สำคัญที่สุดสำหรับการเปลี่ยนจากสี่เหลี่ยมเป็นวงกลมได้อย่างราบรื่น U-bend หรือ L-bend แบบธรรมดาต้องใช้เครื่องจักร CNC แบบแกนเดียวเท่านั้น แต่การเปลี่ยนจากสี่เหลี่ยมเป็นวงกลมต้องใช้แบบหลายแกน เครื่องจักรเหล่านี้สามารถปรับแรงกดและมุมตามส่วนต่างๆ ของแผ่นโลหะได้ มีแบ็คเกจที่ตั้งโปรแกรมได้และเซ็นเซอร์ตรวจสอบมุมแบบเรียลไทม์ ต่อไปนี้เป็นวิธีการทำงานของชิ้นส่วนทั่วไป: สมมติว่าเหล็กชุบสังกะสีหนา 1.5 มม. เปลี่ยนจากทรงสี่เหลี่ยมจัตุรัส 250 มม. เป็นทรงกลม 200 มม. ขั้นแรก เราโหลดรูปแบบการพัฒนาแบบเรียบลงบนโต๊ะทำงานของเครื่องจักร ระบบ CNC ใช้ไฟล์การออกแบบ 3D เพื่อสร้าง "ส่วนโค้งงอ" 8-12 ส่วน โดยแต่ละจุดเป็นส่วนเล็กๆ ของการเปลี่ยนแปลง สำหรับแต่ละส่วน เครื่องจะปรับแบ็คเกจเพื่อวางตำแหน่งโลหะให้ตรงกัน จากนั้นใช้แรงกดที่เหมาะสมเพื่อโค้งงอส่วนดังกล่าวให้เป็นมุมที่ต้องการ ระหว่างแต่ละส่วน เซ็นเซอร์มุมจะตรวจสอบว่าการโค้งงอถูกต้องหรือไม่ หากส่วนใดส่วนหนึ่งหลุดออกไปแม้แต่ 0.3° เครื่องจะปรับแรงกดสำหรับส่วนถัดไปโดยอัตโนมัติ วิธีการแบ่งส่วนนี้จะหลีกเลี่ยง "หน่วยความจำวัสดุ" เมื่อโลหะทนทานต่อการเปลี่ยนแปลงรูปร่างที่แหลมคม ส่งผลให้การเปลี่ยนจากสี่เหลี่ยมจัตุรัสไปสู่ทรงกลมเป็นไปอย่างราบรื่นและต่อเนื่อง ปราศจากความต่อเนื่องเฉียบพลันหรือการเสียรูปของวัสดุ

เพื่อให้แน่ใจว่าชิ้นส่วนพร้อมสำหรับการประกอบในทันที ชิ้นส่วนนั้นจะต้องผ่านการสอบเทียบอย่างแม่นยำและการตกแต่งตะเข็บ\—ขั้นตอนเหล่านี้จะทำให้ชิ้นส่วนการเปลี่ยนรูปสี่เหลี่ยมเป็นวงกลมพร้อมใช้งานในระบบของคุณทันที ขั้นแรก เราใช้เครื่องสแกนรูปร่างด้วยเลเซอร์เพื่อทำแผนที่พื้นผิวของชิ้นส่วนทั้งหมด เราเปรียบเทียบแผนที่นี้กับไฟล์การออกแบบ 3D ต้นฉบับเพื่อให้แน่ใจว่าเส้นโค้งการเปลี่ยนแปลงสอดคล้องกัน และปลายสี่เหลี่ยมพอดีกับขนาดท่อ/ท่อมาตรฐาน สำหรับชิ้นส่วนที่ต้องมีตะเข็บ เราใช้การเชื่อม TIG สำหรับเหล็กสแตนเลสและอลูมิเนียม หรือการเชื่อมแบบจุดสำหรับเหล็กชุบสังกะสี จากนั้นเราบดตะเข็บให้เรียบเพื่อกำจัดตุ่มที่อาจขัดขวางการไหลเวียนของอากาศหรือของเหลว นอกจากนี้ แต่ละชุดยังผ่านการตรวจสอบการปฏิบัติตามขนาด: เราเชื่อมต่อส่วนเปลี่ยนผ่านเข้ากับท่อสี่เหลี่ยมมาตรฐานและท่อกลม และตรวจสอบช่องว่างด้วยฟีลเลอร์เกจแบบบาง หากมีช่องว่างเกิน 0.1 มม. เราจะปรับพารามิเตอร์การดัดงอสำหรับชิ้นส่วนชุดถัดไป สำหรับชิ้นส่วนที่มีของเหลว เราจะเพิ่มการทดสอบแรงดัน: เราปิดผนึกชิ้นส่วน เติมน้ำหรืออากาศ และตรวจสอบรอยรั่วที่ 1.2 เท่าของแรงดันใช้งานสูงสุดของระบบ เพื่อให้แน่ใจว่าไม่มีของเหลวซึมผ่านตะเข็บเปลี่ยนผ่าน

ข้อได้เปรียบที่สำคัญของการเลือก Difon คือแนวทางที่ครอบคลุมของเราในการรับรองความเข้ากันได้ของระบบ ลูกค้าจำนวนมากมาหาเราพร้อมกับส่วนประกอบทรงสี่เหลี่ยมและทรงกลมที่มีอยู่ พวกเขากังวลว่าส่วนการเปลี่ยนผ่านแบบกำหนดเองจะไม่เหมาะกับระบบเก่าของพวกเขา Tเพื่อจัดการกับข้อกังวลนี้ เราจึงให้บริการ 'การตรวจสอบมิติ' ในสถานที่หรือระยะไกล เราจะส่งช่างเทคนิคไปวัดท่อ/ท่อที่มีอยู่ของคุณ หรือแนะนำการวัดด้วยตนเองด้วยคาลิเปอร์ดิจิทัล จากนั้นเราจะปรับการออกแบบส่วนการเปลี่ยนผ่านให้ตรงกับความแตกต่างเล็กๆ น้อยๆ ในส่วนประกอบของคุณ ตัวอย่างเช่น หากท่อสี่เหลี่ยมของคุณมีความยาวด้านข้าง 252 มม. เราจะเปลี่ยนรูปแบบการพัฒนาให้พอดี เพื่อให้มั่นใจว่าได้พอดีพอดี เรายังให้คำแนะนำในการติดตั้ง: ทุกคำสั่งซื้อมาพร้อมกับเอกสารคำแนะนำง่ายๆ โดยให้คำแนะนำที่ชัดเจนสำหรับการจัดตำแหน่งชิ้นส่วนและระบุตัวยึดที่แนะนำ ทีมงานด้านเทคนิคของเราพร้อมให้ความช่วยเหลือทางโทรศัพท์หรือวิดีโอคอลเพื่อตอบคำถามในการติดตั้ง ซึ่งเป็นระดับการสนับสนุนที่ทำให้บริการของเราแตกต่าง

ลูกค้าประจำจะได้รับประโยชน์จากการจัดกำหนดการผลิตแบบกำหนดเองและโปรแกรมการจัดการสินค้าคงคลังสำหรับชิ้นส่วนการเปลี่ยนภาพแบบสี่เหลี่ยมจัตุรัสต่อรอบ หากคุณเป็นผู้ผลิต HVAC ที่ผลิตได้ 500 หน่วยต่อเดือน เราสามารถตั้งค่าคำสั่งซื้อแบบประจำโดยมีการจัดส่งเป็นรายเดือนได้ เราจัดเก็บชิ้นส่วนสำเร็จรูปไว้ในคลังสินค้าที่มีการควบคุมอุณหภูมิของเรา ความชื้นที่นั่นจะไม่สร้างความเสียหายให้กับเหล็กชุบสังกะสีหรืออลูมิเนียม เร่งวงจรการพัฒนาของคุณด้วยบริการสร้างต้นแบบอย่างรวดเร็วของเรา: หากคุณกำลังพัฒนาระบบระบายอากาศใหม่และต้องการชิ้นส่วนการเปลี่ยนตัวอย่างหนึ่งชิ้นเพื่อทดสอบการไหลเวียนของอากาศ เราสามารถดำเนินการได้ภายใน 3-5 วันทำการด้วยสายการผลิต CNC ชุดเล็กของเรา ทำให้คุณสามารถตรวจสอบประสิทธิภาพก่อนสั่งซื้อจำนวนมากได้ ระบบของเราจะเก็บรักษาบันทึกโดยละเอียดเกี่ยวกับประวัติการสั่งซื้อของคุณ หากคุณต้องการสั่งซื้อชิ้นส่วนที่คุณซื้อเมื่อหกเดือนที่แล้วใหม่ เรามีไฟล์การออกแบบและข้อมูลจำเพาะของวัสดุอยู่แล้ว ซึ่งช่วยลดระยะเวลารอคอยสินค้าได้ประมาณ 30% เมื่อเทียบกับคำสั่งซื้อใหม่

ชิ้นส่วนการเปลี่ยนผ่านแบบสี่เหลี่ยมจัตุรัสเป็นทรงกลมเป็นมากกว่าตัวเชื่อมต่อ สิ่งเหล่านี้มีความสำคัญต่อประสิทธิภาพของระบบ สิ่งเหล่านี้เป็นส่วนประกอบที่สำคัญเพื่อให้มั่นใจถึงการทำงานที่ราบรื่น ปลอดภัย และเชื่อถือได้ของระบบของคุณ ด้วยการรวมการดัดด้วย CNC แบบพิเศษ การเพิ่มประสิทธิภาพการออกแบบ ความเชี่ยวชาญด้านวัสดุ และความมุ่งมั่นในความเข้ากันได้ เรารับประกันว่าชิ้นส่วนการเปลี่ยนทุกชิ้นจะตรงตามข้อกำหนดด้านมิติและประสิทธิภาพของคุณ ไม่ว่าคุณกำลังสร้างเครือข่าย HVAC เชิงพาณิชย์ ท่อส่งสารเคมีทางอุตสาหกรรม หรือระบบดักฝุ่น ชิ้นส่วนการเปลี่ยนผ่านแบบสี่เหลี่ยมจัตุรัสต่อวงกลมของเราจะเชื่อมช่องว่างระหว่างส่วนประกอบสี่เหลี่ยมจัตุรัสและทรงกลมได้อย่างราบรื่น ต้องการพูดคุยเกี่ยวกับความต้องการเฉพาะของคุณ? ขอชิ้นส่วนตัวอย่าง? มาดูสิ่งอำนวยความสะดวกของเรา? ติดต่อทีมงานของเรา คุณสามารถดูได้โดยตรงว่าเราเปลี่ยนโลหะแผ่นแบนให้เป็นชิ้นส่วนที่มีความแม่นยำได้อย่างไร ซึ่งรับประกันประสิทธิภาพและความน่าเชื่อถือในการดำเนินงานของคุณ
