การตัดเฉือนท่อร่วมไฮดรอลิกทำงานอย่างไร

เชิงนามธรรม

การตัดเฉือนท่อร่วมไฮดรอลิกเป็นกระบวนการผลิตที่สำคัญที่ใช้ในการผลิตบล็อกควบคุมของเหลวที่มีขนาดกะทัดรัดและมีความแม่นยำสูงสำหรับระบบไฮดรอลิก ส่วนประกอบเหล่านี้จะกำหนดประสิทธิภาพ ความปลอดภัย และความน่าเชื่อถือของวงจรไฮดรอลิกที่ซับซ้อนที่ใช้ในเครื่องจักรก่อสร้าง ระบบอัตโนมัติทางอุตสาหกรรม ระบบการบินและอวกาศ และอุปกรณ์ด้านพลังงาน บทความนี้จะอธิบายวิธีการทำงานของการตัดเฉือนท่อร่วมไฮดรอลิก ความท้าทายที่สำคัญ ข้อควรพิจารณาเกี่ยวกับวัสดุ เทคนิคการตัดเฉือน วิธีการควบคุมคุณภาพ และวิธีที่ผู้ผลิตมืออาชีพรับประกันประสิทธิภาพในระยะยาวและการทำงานที่ปราศจากการรั่วไหล

สารบัญ

• 1. รู้เบื้องต้นเกี่ยวกับการตัดเฉือนท่อร่วมไฮดรอลิก
• 2. กระบวนการตัดเฉือนทำงานอย่างไร
• 3. ความท้าทายด้านการผลิตที่สำคัญ
• 4. วัสดุที่ใช้ในการตัดเฉือนท่อร่วม
• 5. ข้อกำหนดด้านความแม่นยำและความทนทาน
• 6. ภาพรวมเทคนิคการตัดเฉือน
• 7. การควบคุมและการทดสอบคุณภาพ
• 8. การใช้งานทางอุตสาหกรรม
• 9. การสนับสนุนการผลิตอย่างมืออาชีพจาก ดิฟอน
• 10. คำถามที่พบบ่อย

1. รู้เบื้องต้นเกี่ยวกับการตัดเฉือนท่อร่วมไฮดรอลิก

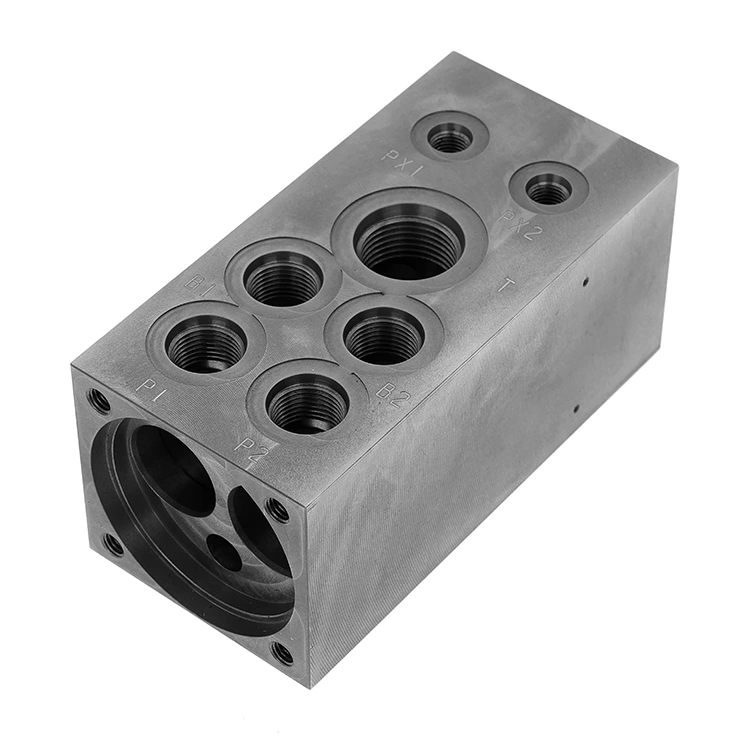

ท่อร่วมไฮดรอลิกเป็นบล็อกที่ได้รับการออกแบบทางวิศวกรรมซึ่งจะควบคุมการไหลของของไหลระหว่างปั๊ม วาล์ว แอคชูเอเตอร์ และอ่างเก็บน้ำในระบบไฮดรอลิก แทนที่จะใช้ท่อและข้อต่อหลายชิ้น ท่อร่วมจะรวมช่องต่างๆ ไว้ภายในบล็อกตันเดียว ซึ่งจะช่วยลดจุดรั่วไหล ปรับปรุงความกะทัดรัดของระบบ และเพิ่มความน่าเชื่อถือ

การตัดเฉือนท่อร่วมไฮดรอลิกหมายถึงกระบวนการผลิต CNC ที่แม่นยำซึ่งสร้างช่องการไหลภายใน พอร์ตวาล์ว และพื้นผิวการปิดผนึกภายในบล็อกโลหะ ความถูกต้องแม่นยำของกระบวนการนี้ส่งผลโดยตรงต่อประสิทธิภาพและความปลอดภัยของระบบ

2. กระบวนการตัดเฉือนทำงานอย่างไร

การตัดเฉือนท่อร่วมไฮดรอลิกเกี่ยวข้องกับขั้นตอนที่มีการควบคุมสูงหลายขั้นตอน แต่ละขั้นตอนต้องใช้วิศวกรรมที่มีความแม่นยำและอุปกรณ์ CNC ขั้นสูง

1. การออกแบบและวิศวกรรม– แผนงานไฮดรอลิกจะถูกแปลงเป็นโมเดล 3D CAD ซึ่งกำหนดเส้นทางการไหล พอร์ต และพื้นผิวการติดตั้ง
2. การเตรียมวัสดุ– เลือกบล็อกอลูมิเนียม เหล็ก หรือสแตนเลสความแข็งแรงสูง และตัดตามขนาด
3. การเขียนโปรแกรมซีเอ็นซี– ทางเดินของเครื่องมือถูกสร้างขึ้นโดยใช้ซอฟต์แวร์ CAM เพื่อให้มั่นใจในการเจาะและการกัดที่แม่นยำ
4. การเจาะหลุมลึก– ช่องการไหลภายในถูกสร้างขึ้นโดยใช้เทคนิคการเจาะเฉพาะ
5. การกัดและการพอร์ต– ช่องวาล์ว พอร์ตเกลียว และส่วนต่อประสานการติดตั้งได้รับการกลึง
6. การขัดและทำความสะอาด– ทางเดินภายในได้รับการทำความสะอาดเพื่อขจัดเศษและป้องกันการปนเปื้อน

แต่ละขั้นตอนจะต้องได้รับการควบคุมอย่างเข้มงวดเพื่อให้มั่นใจถึงประสิทธิภาพของของเหลว และป้องกันการสูญเสียแรงดันหรือการรั่วไหล

3. ความท้าทายด้านการผลิตที่สำคัญ

การตัดเฉือนท่อร่วมไฮดรอลิกมีความซับซ้อนสูงเนื่องจากมีข้อกำหนดด้านการทำงานและโครงสร้างที่เข้มงวด

• ความแม่นยำของช่องสัญญาณภายใน:แม้แต่การเบี่ยงเบนเล็กน้อยก็สามารถรบกวนไดนามิกของการไหลของไฮดรอลิกได้
• การป้องกันการรั่วไหล:พื้นผิวการซีลจะต้องรักษาความเรียบและผิวที่สมบูรณ์แบบ
• การกำจัดชิป:ทางเดินภายในที่ลึกทำให้การทำความสะอาดยากหลังการตัดเฉือน
• การเปลี่ยนรูปเนื่องจากความร้อน:ความร้อนที่เกิดขึ้นระหว่างการตัดเฉือนอาจส่งผลต่อความเสถียรของขนาด

4. วัสดุที่ใช้ในการตัดเฉือนท่อร่วม

การเลือกใช้วัสดุมีบทบาทสำคัญในประสิทธิภาพ ความทนทาน และความคุ้มค่า

• อลูมิเนียมอัลลอยด์:น้ำหนักเบาและทนต่อการกัดกร่อน ใช้กันอย่างแพร่หลายในระบบไฮดรอลิกเคลื่อนที่
• เหล็กกล้าคาร์บอน:มีความแข็งแรงสูงสำหรับงานอุตสาหกรรมหนัก
• สแตนเลส:ทนต่อการกัดกร่อนได้ดีเยี่ยมสำหรับสภาพแวดล้อมที่รุนแรง

5. ข้อกำหนดด้านความแม่นยำและความทนทาน

ท่อร่วมไฮดรอลิกต้องมีพิกัดความเผื่อที่แคบมาก ซึ่งมักจะอยู่ภายในไมครอน ความหยาบของพื้นผิว ความตั้งฉาก และความเข้มข้นส่งผลโดยตรงต่อประสิทธิภาพการซีลไฮดรอลิกและการไหล

ผู้ผลิตใช้เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ขั้นสูงพร้อมการควบคุมแบบหลายแกนเพื่อให้มั่นใจถึงความสามารถในการทำซ้ำและความสม่ำเสมอที่แม่นยำตลอดชุดการผลิต

6. ภาพรวมเทคนิคการตัดเฉือน

7. การควบคุมและการทดสอบคุณภาพ

การประกันคุณภาพถือเป็นสิ่งสำคัญในการผลิตท่อร่วมไฮดรอลิก ผู้ผลิตใช้ขั้นตอนการตรวจสอบที่เข้มงวด:

• การตรวจสอบเครื่องวัดพิกัด 3 มิติ (CMM)
• การทดสอบการรั่วไหลของแรงดัน
• การวิเคราะห์ความหยาบผิว
• การตรวจสอบเส้นทางการไหล

แต่ละท่อร่วมจะต้องผ่านการทดสอบแรงดันและการปิดผนึกเพื่อให้แน่ใจว่าการทำงานปลอดภัยภายใต้สภาวะที่รุนแรง

8. การใช้งานทางอุตสาหกรรม

ท่อร่วมไฮดรอลิกใช้ในอุตสาหกรรมหลากหลายประเภทซึ่งจำเป็นต้องมีการควบคุมกำลังของของไหล

• เครื่องจักรก่อสร้าง (รถขุด รถตัก)
• ระบบอัตโนมัติทางอุตสาหกรรม
• ระบบควบคุมไฮดรอลิกการบินและอวกาศ
• อุปกรณ์ทางทะเลและนอกชายฝั่ง
• ระบบพลังงานและการผลิตไฟฟ้า

9. การสนับสนุนการผลิตอย่างมืออาชีพจาก ดิฟอน

การตัดเฉือนท่อร่วมไฮดรอลิกคุณภาพสูงไม่เพียงต้องใช้อุปกรณ์ขั้นสูงเท่านั้น แต่ยังต้องใช้ความเชี่ยวชาญด้านวิศวกรรมเชิงลึกอีกด้วยดิฟอนเชี่ยวชาญในโซลูชันการตัดเฉือน CNC ที่มีความแม่นยำสำหรับระบบไฮดรอลิก โดยนำเสนอการออกแบบท่อร่วมแบบกำหนดเองที่ปรับให้เหมาะกับความต้องการของอุตสาหกรรมที่ซับซ้อน

ตั้งแต่การพัฒนาต้นแบบไปจนถึงการผลิตจำนวนมาก Difon รับประกันการควบคุมขนาดที่เข้มงวด การออกแบบการไหลที่เหมาะสมที่สุด และประสิทธิภาพการปิดผนึกที่เชื่อถือได้ ผลิตภัณฑ์แต่ละชิ้นผ่านการตรวจสอบอย่างเข้มงวดเพื่อตอบสนองสภาพแวดล้อมการปฏิบัติงานที่มีความต้องการสูง

หากคุณกำลังมองหาประสิทธิภาพที่มั่นคง ลดความเสี่ยงในการรั่วไหล และโซลูชั่นไฮดรอลิกประสิทธิภาพสูง Difon สามารถรองรับโครงการของคุณด้วยความสามารถในการผลิตแบบครบวงจรติดต่อเราวันนี้เพื่อหารือเกี่ยวกับข้อกำหนดการตัดเฉือนท่อร่วมไฮดรอลิกของคุณ

10. คำถามที่พบบ่อย

คำถามที่ 1: วัตถุประสงค์หลักของท่อร่วมไฮดรอลิกคืออะไร?
ท่อร่วมไฮดรอลิกควบคุมและควบคุมการไหลของของไหลภายในระบบไฮดรอลิก เปลี่ยนท่อภายนอกหลายเส้น และลดความเสี่ยงการรั่วไหล

คำถามที่ 2: เหตุใดความแม่นยำในการตัดเฉือนจึงมีความสำคัญมาก
แม้แต่การเบี่ยงเบนเล็กน้อยก็อาจทำให้เกิดการสูญเสียแรงดัน ความไร้ประสิทธิภาพ หรือความล้มเหลวของระบบเนื่องจากไดนามิกของไหลแรงดันสูง

คำถามที่ 3: วัสดุใดดีที่สุดสำหรับท่อร่วมไฮดรอลิก
ขึ้นอยู่กับข้อกำหนดของแอปพลิเคชัน อะลูมิเนียมเป็นเรื่องปกติสำหรับระบบน้ำหนักเบา ในขณะที่เหล็กใช้สำหรับสภาพแวดล้อมที่มีแรงดันสูง

คำถามที่ 4: ผู้ผลิตจะมั่นใจได้อย่างไรว่าไม่มีการรั่วไหล?
ผ่านการตัดเฉือนที่มีความแม่นยำ การตกแต่งพื้นผิว และการทดสอบแรงกดภายใต้สภาพการทำงานจำลอง

คำถามที่ 5: Difon สามารถออกแบบท่อร่วมแบบกำหนดเองได้หรือไม่
ใช่. Difon นำเสนอโซลูชั่นการตัดเฉือนที่ปรับแต่งตามความต้องการของระบบไฮดรอลิกของลูกค้า
