ความเป็นเลิศทางวิศวกรรม: การทำความเข้าใจหลักการของบล็อกวาล์วไฮดรอลิก

ในขอบเขตของพลังของของไหล บล็อกวาล์วไฮดรอลิกคือสมองที่ควบคุมความดัน การไหล และการควบคุมทิศทางของของไหลไฮดรอลิก เพื่อให้การเคลื่อนที่ที่ถูกต้องของแอคชูเอเตอร์ไปยังตำแหน่งที่ต้องการตามที่ระบุในแอปพลิเคชัน

1. การจำแนกประเภทและการทำงาน

วาล์วควบคุมไฮดรอลิกสามารถแบ่งกว้าง ๆ ได้เป็นวาล์วควบคุมสามประเภท: วาล์วควบคุมทิศทาง, วาล์วควบคุมความดัน, วาล์วควบคุมการไหล สิ่งเหล่านี้จะให้การควบคุมวงจรพื้นฐานสามวงจรในระบบไฮดรอลิกใดๆ: การควบคุมทิศทาง, การควบคุมแรงดัน, การควบคุมความเร็ว วาล์วเหล่านี้สามารถจัดเรียงเป็นวาล์วแบบเกลียว ติดตั้งแผ่นย่อยของวาล์ว หรือวาล์วแบบตลับ

2. กายวิภาคของวาล์วคาร์ทริดจ์แบบสองทาง

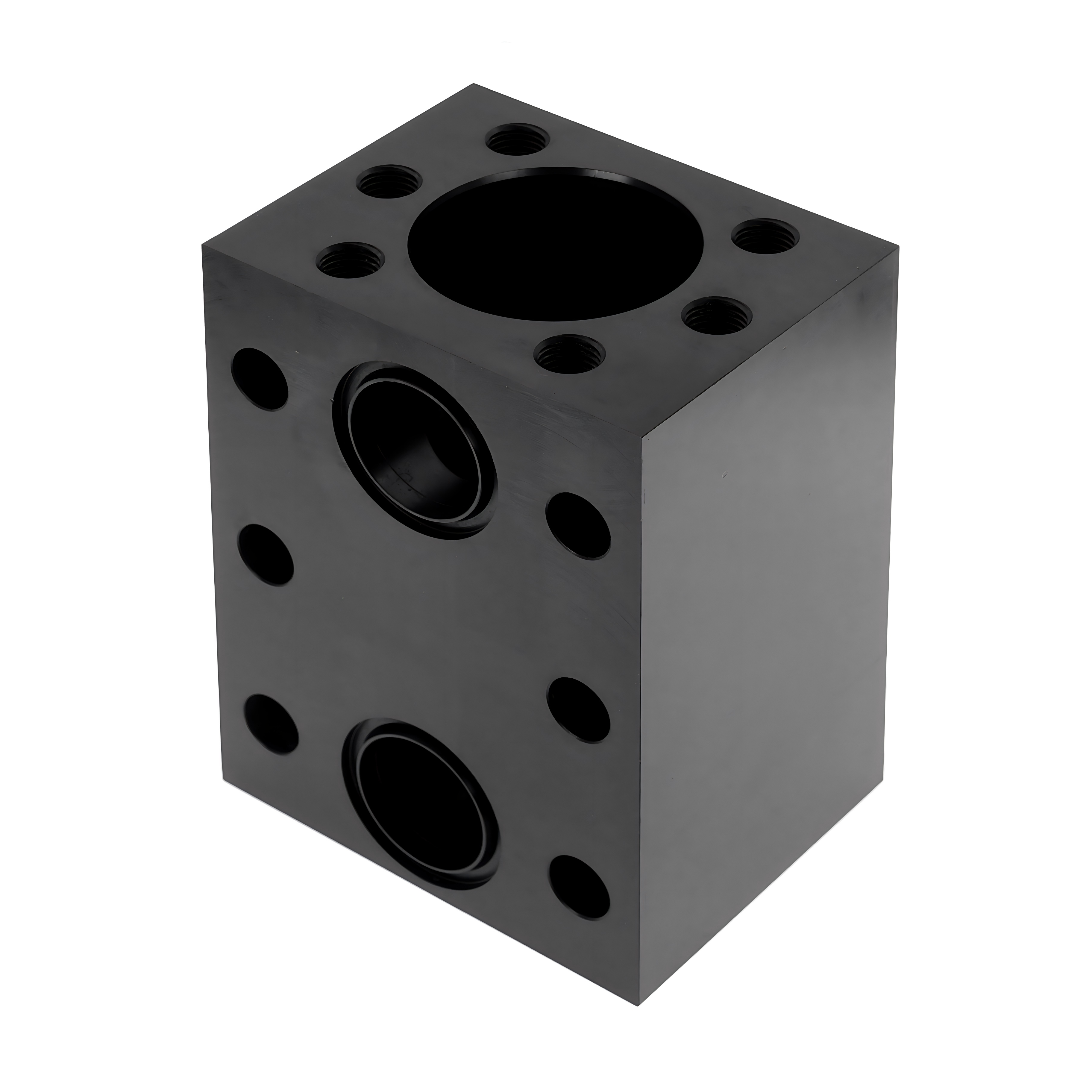

ในฐานะหนึ่งในผู้ผลิตเครื่องจักรความแม่นยำชั้นนำ Difon เชี่ยวชาญในการผลิตที่ซับซ้อนของวาล์วตลับแบบสองทาง ซึ่งสามารถพบได้ในส่วนต่างๆ ต่อไปนี้: เม็ดมีดที่ประกอบด้วยแกนม้วน ปลอก สปริง และซีล นี่คือส่วนหัวของวาล์วซึ่งควบคุมวงจรน้ำมันหลัก ฝาครอบควบคุมยึดส่วนประกอบไพล็อตขนาดเล็กและยึดเม็ดมีดให้แน่นระหว่างส่วนควบคุมไพล็อตและห้องควบคุมหลัก วาล์วนำร่องติดตั้งอยู่บนฝาครอบเพื่อสั่งการแกนหลักที่ใหญ่ขึ้น โดยทั่วไปแล้ว วาล์วเหล่านี้คือวาล์วควบคุมทิศทางแม่เหล็กไฟฟ้าตามมาตรฐาน ISO หรือวาล์วแรงดันตามสัดส่วน Integrated Manifold Block จะยึดส่วนประกอบข้างต้นทั้งหมดและสั่งการการสื่อสารภายในของวงจรน้ำมันซึ่งมีความซับซ้อนสูง
