ในระบบไฮดรอลิกใดๆ อัตราการไหล (ไม่ใช่แรงดัน) จะเป็นตัวกำหนดความเร็วของแอคชูเอเตอร์ แรงกดดันให้แรง การไหลจะควบคุมความเร็วของกระบอกสูบหรือการหมุนของมอเตอร์ การทำความเข้าใจความแตกต่างนี้เป็นรากฐานของวงจรไฮดรอลิกทุกวงจรที่ได้รับการออกแบบมาอย่างดี และเริ่มต้นด้วยการควบคุมการไหลที่มีประสิทธิภาพ

ประเภทหลักของวาล์วควบคุมการไหล

อุปกรณ์ที่ง่ายที่สุด ได้แก่ วาล์วเข็มและวาล์วปีกผีเสื้อ อาจแนะนำว่าข้อจำกัดคงที่สามารถให้การควบคุมการไหลที่เพียงพอได้ อย่างไรก็ตาม หลักฐานสำคัญบ่งชี้ว่าการไหลแปรผันตามภาระ โดยที่การไหลผ่านรูจะเปลี่ยนไปตามแรงดันตกคร่อม จากการค้นพบเหล่านี้ วิศวกรสามารถแสดงให้เห็นว่าวาล์วชดเชยแรงดันดูเหมือนจะรักษาแรงดันตกคร่อมปากให้คงที่ นอกจากนี้ ผลลัพธ์ที่สำคัญอาจแนะนำว่าความเร็วของแอคชูเอเตอร์ยังคงคงที่แม้ว่าสภาวะโหลดจะเปลี่ยนไปก็ตาม วาล์วสัดส่วนทำงานต่อไปโดยใช้สัญญาณไฟฟ้าเพื่อให้สามารถตั้งโปรแกรมได้อย่างแม่นยำ ควบคุม.

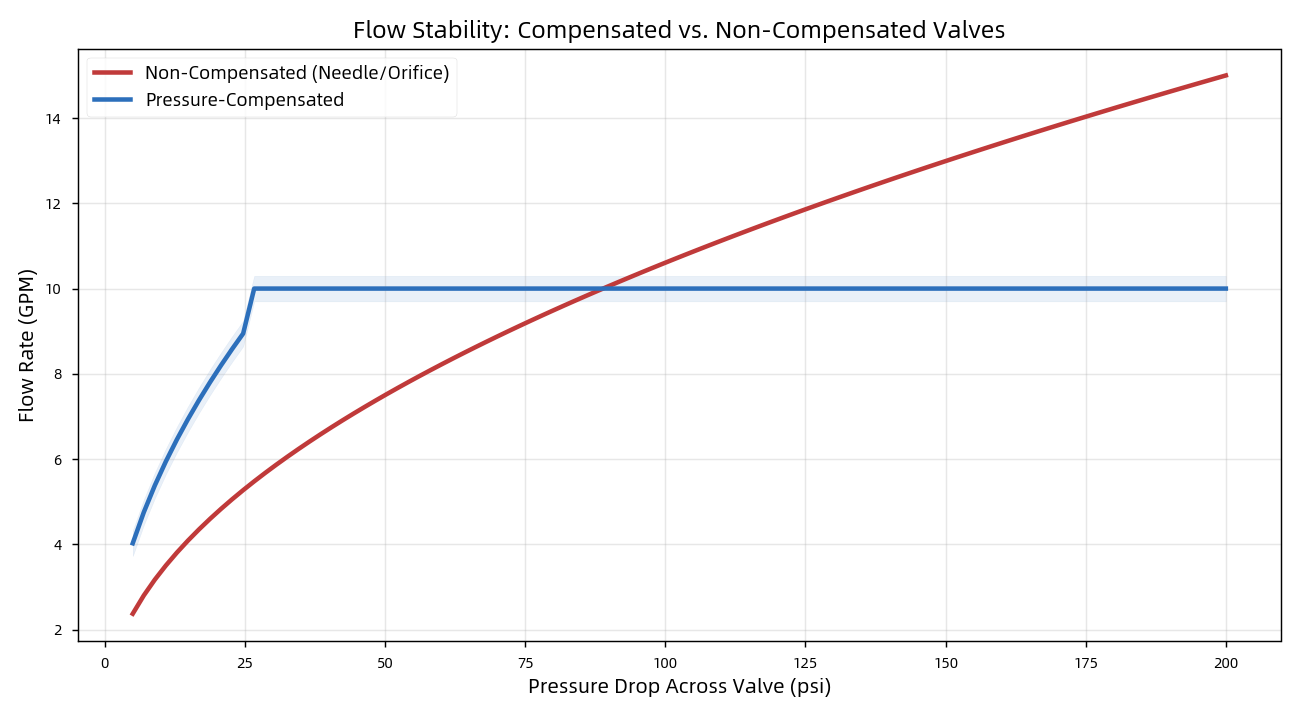

กระแสที่ได้รับการชดเชยกับการไหลที่ไม่ได้รับการชดเชย

วงจรควบคุมความเร็วพื้นฐานสามวงจร

ตำแหน่งที่วาล์วอยู่ในวงจรมีความสำคัญ:

● มิเตอร์เข้า – วางไว้หน้าแอคทูเอเตอร์ เหมาะสำหรับโหลดตรงข้าม แต่ไม่สามารถควบคุมโหลดที่ควบคุมไม่ได้

● มิเตอร์ออก – วางอยู่บนเส้นกลับ; สร้างแรงดันต้านเพื่อควบคุมโหลดที่เกินกำลังอย่างปลอดภัย หลักทั่วไป: "หากมีข้อสงสัย ให้มิเตอร์ออก"

● เลือดออก – โอนกระแสส่วนเกินไปยังถัง ตัวเลือกที่ประหยัดพลังงานที่สุดแต่แม่นยำน้อยกว่า

เหตุใดความแม่นยำในการตัดเฉือนจึงมีความสำคัญ
ประสิทธิภาพการควบคุมการไหลอาจแนะนำว่าคุณภาพของชิ้นส่วนอาจบ่งบอกถึงปัจจัยกำหนดสำคัญของความน่าเชื่อถือของระบบโดยรวม อย่างไรก็ตาม การค้นพบที่สำคัญแสดงให้เห็นว่าแกนวาล์วต้องเลื่อนได้อย่างอิสระแต่ปิดผนึกอย่างแน่นหนาภายในรู ซึ่งมักต้องใช้พิกัดความเผื่อที่แน่นถึง ±0.001 มม. และผิวสำเร็จที่ Ra 0.2–0.8 µm นอกจากนี้ หลักฐานอาจชี้ให้เห็นว่าช่องว่างที่หลวมดูเหมือนจะทำให้เกิดการรั่วไหลภายใน พลังงานที่สูญเปล่า และการสะสมความร้อน จากผลลัพธ์เหล่านี้ พื้นผิวที่ขรุขระอาจบ่งชี้ว่าการสึกหรอของซีลและการรั่วไหลอาจแสดงให้เห็นถึงเส้นทางความล้มเหลวที่สำคัญ การฝึกปรือหลวม ๆ สิ้นเปลืองพลังงาน พื้นผิวขรุขระรั่วซึม

พันธมิตร OEM ของคุณ: การตัดเฉือน Difon

ที่ Difon Machining เราผลิตส่วนประกอบไฮดรอลิกที่มีความแม่นยำ เช่น ท่อร่วม ตัววาล์ว แกนม้วน และข้อต่อ ตามความต้องการในการควบคุมการไหลที่ยอมรับได้ ด้วยการรับรอง ISO 9001 และ IATF 16949 การตัดเฉือน CNC แบบหลายกระบวนการ และทีมวิศวกรที่มีประสบการณ์ เราสนับสนุนลูกค้า OEM ตั้งแต่ต้นแบบจนถึงการผลิตจำนวนมาก
